As buchas de fixação MMP possuem um uso geral na engenharia mecânica. Em substituição às tradicionais
chavetas, elas fixam eixos em cubos, e são capazes de transmitir altos torques e/ou forças
axiais. Sua alta capacidade de concentricidade, simetria dinâmica e a facilidade de desmontagem oferecida
pelo emprego de um aço mola temperado, tornam estas buchas ideais para aplicações onde é
necessário uma precisão de concentricidade, altas frequencias rotacionais estão envolvidas ou componentes
de fixação sejam passíveis de troca. Exemplos típicos de aplicação incluem a fixação de engrenagens,
polias sincronizadoras em fusos de esferas, dispositivos de perfil de rolos, etc. Entretanto,
estas buchas não são indicadas somente para aplicações complexas, podendo ser utilizadas em todos

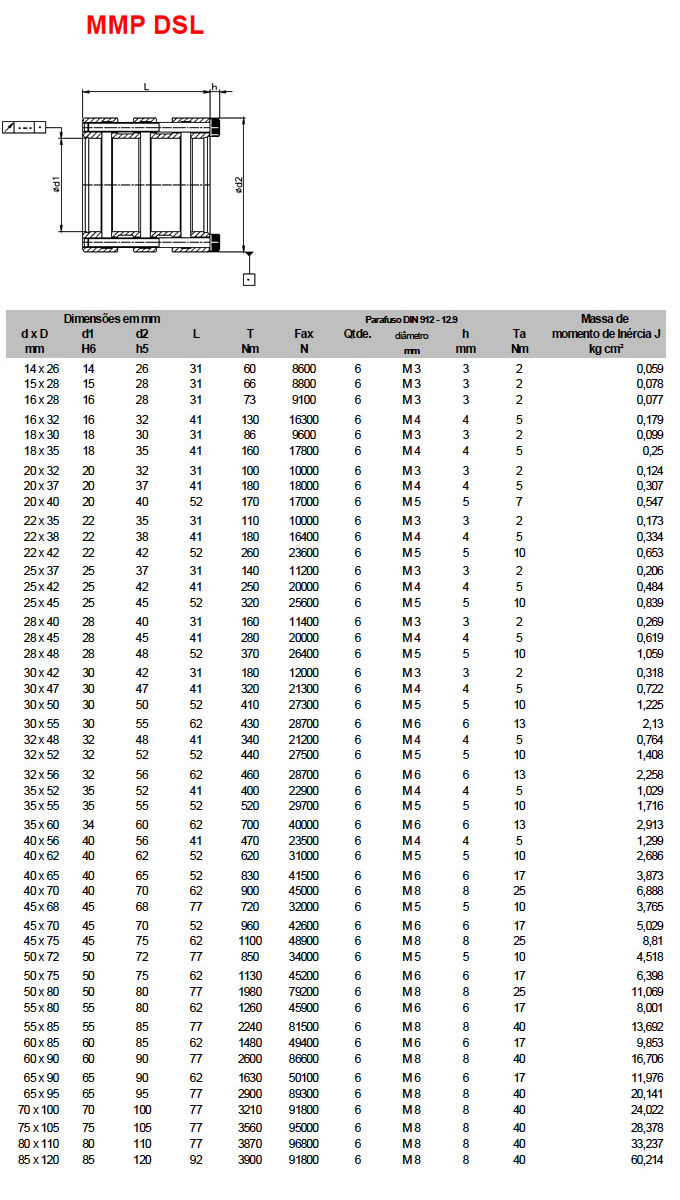

os tipos de fixação eixo-cubo, a um custo razoável. A bucha MMP é produzida com um aço mola tratado termicamente. O diâmetro externo é usinado com
tolerância ISO h5, e o diâmetro interno com tolerância ISO H6. O erro máximo de concentricidade entre
o diâmetro interno e externo é de 0,01 mm. Os parafusos são conforme DIN 912-12.9, e devem ser
torqueados com um torquímetro aferido conforme instruções de instalação MMP.
A bucha MMP deverá estar totalmente inserida no cubo e no eixo, para possibilitar a fixação.
A tolerância do furo no cubo deverá ser H7 (H6 para as aplicações com requisitos de concentricidade
maior, como por exemplo nas engrenagens) . A tolerância do eixo deve ser h5 (h6 máx.).
O eixo e o alojamento no cubo devem ser usinados com uma rugosidade máxima de Rz= 2.5 - 6.3
microns.
Para assegurar que a tensão exercida no cubo não deforme plasticamente o material, recomendamos
um mínimo de parede do cubo conforme indicado abaixo:
AçoSAE 1045 = 0,6 .(d2 - d1)
Liga de alumínio - Força mínima F38 = 1,0 .(d2 - d1)
Ferro fundido GG22 = 1,0 . (d2 - d1)
NOTA: A MMP se reserva no direito de modificar projeto, dimensões e
qualquer conteúdo deste catálogo, sem prévio aviso.
